Ejercicios de packet tracer

Ejercicio 1: 4PC-1Switch

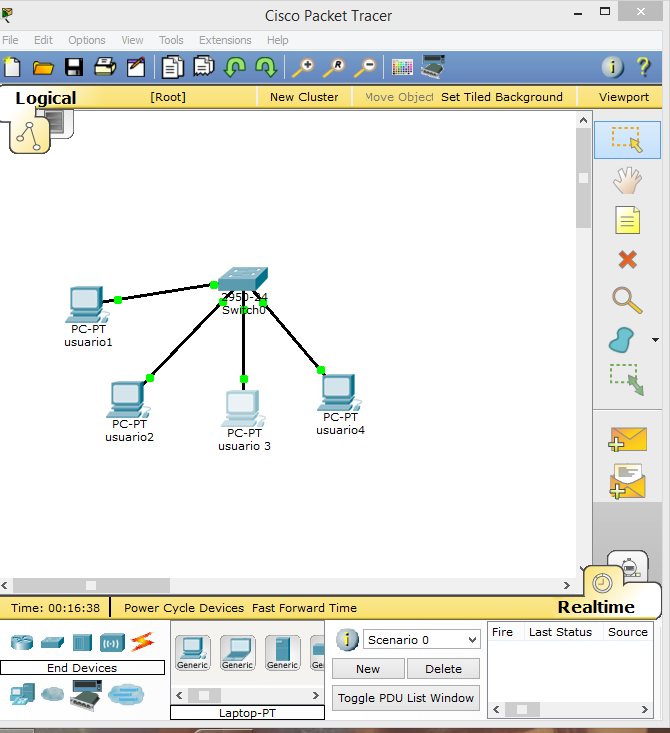

En este ejercicio tenemos 4PC conectados al mismo switch. Rellena la siguiente tabla (pon el ratón encima del PC para ver los datos):

Nombre del pc	Direccion IP	Direccion MAC
USUARIO1	192.168.1.1	0030.A3A7.B2D1
USUARIO2	192.168.1.2	00D0.592B.E979
USUARIO3	192.168.1.3	0005.5E55.DB89
USUARIO4	192.168.1.4	0000.0C3B.3774

antes deseguir, compruebe que todas las luces de las conexiònes estan en verde.

conecte la terminal de comandos del PC1 has un ping al PC2.¿llegan los paquetes?¿cuato tarde en llegar?

PC>PING 192.168.1.2

Pinging 192.168.1.2 with 32 bytes of data:

Reply from 192.168.1.2: bytes=32 time=1ms TTL=128

Reply from 192.168.1.2: bytes=32 time=0ms TTL=128

Reply from 192.168.1.2: bytes=32 time=0ms TTL=128

Reply from 192.168.1.2: bytes=32 time=1ms TTL=128

Ping statistics for 192.168.1.2:

    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

Approximate round trip times in milli-seconds:

    Minimum = 0ms, Maximum = 1ms, Average = 0ms

haz un ping a la dirección 192.168.0.5.¿que respuesta obtienes? ¿por que?

Al no ser una dirrecion de la red los paquetes se pierden

Haz un ping a la dirección 192.168.1.1. ¿Qué respuesta obtienes? ¿Por qué?

hay conexiòn de red con esta direccion  envia paquetes

Cambia la simulación para que no se vea en tiempo real, sino que puedas ver todos los paquetes.

Filtra para que sólo aparezcan los paquetes tipo ICMP. Conéctate al PC1 y envía un ping al PC2.

¿Qué camino hacen los paquetes? (Explica todos los equipos por los que pasa y en qué orden).

Al enviar el ping por la red de un usuario al otro podemos observar que el ping entra a cada uno de los computadores al mismo tiempo pero no son recibidos y se devuelven, pero cuando llega al usuario que se envia se devuelve y envia una respuesta al usuario que lo envio.

Comprueba la tabla ARP del PC 1. ¿Qué ordenadores hay y qué información muestra?

Borra la tabla ARP del PC1. Configura la simulación para que se muestren los paquetes ARP e

ICMP. Envía un ping de PC1 a PC2.¿A cuántos ordenadores les llega el paquete ARP? ¿Cuántos responden?

El ARP llega a todos los computadores pero únicamente lo recibe y hace un ping de respuesta el dueño de la dirección IP a la que se envió el paquete

¿A cuántos les llega el paquete ICMP?

El paquete ICMP solo lleg a la dirección a la que se especifica el PING  ¿Cuántos responden?  por consiguiente solo el responde el PING

Cuando acabe el ping, vuelve a enviarlo.  ¿Se envían en este caso paquetes ARP?

No únicamente se envian paquetes ICMP

Ve al PC2. Comprueba la tabla ARP ¿Qué ordenadores hay y qué información muestra?

Desde el PC2 envía un ping al PC1. ¿Se envían paquetes ARP en este caso? ¿Por qué?

Configura la simulación de nuevo para que sólo se muestren los paquetes ICMP. Envía un único ping a la dirección de broadcast de la red. ¿A quién le llega el paquete? ¿Quién responde? ¿Cuántas respuestas muestra la ventana de comandos?

cuando enviamos el paquete directo a la dirección broadcast, es recibido por cada  uno de los computadores y como respuestas los computadores envian un ping al computador 1

Ejercicio 2: 4PC-1Hub

Un concentrador o hub es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos
(Este ejercicio repite el anterior pero con un Hub en vez de un switch. Comprueba las diferencias).

En este ejercicio tenemos 4PC conectados al mismo switch. Rellena la siguiente tabla:

Nombre del pc	Direccion IP	Direccion MAC
USUARIO1	192.168.1.1	00D0.5837.CB8B
USUARIO2	192.168.1.2	000A.F36A.C8A2
USUARIO3	192.168.1.3	00E0.A308.8492
USUARIO4	192.168.1.4	0060.471D.2026

Haz un ping a la dirección 192.168.0.5. ¿Qué respuesta obtienes? ¿Por qué?

Al enviar el ping a la dirección IP 192.168.0.5 y no ser parte de la red los datos se pierden y no llegan a ningún destino

Haz un ping a la dirección 192.168.1.1. ¿Qué respuesta obtienes? ¿Por qué?

al enviar ping a la dirección muestra el tiempo que tarda en llegar  quien recibe el paquete y cuanto tarda.

Cambia la simulación para que no se vea en tiempo real, sino que puedas ver todos los paquetes. Filtra para que sólo aparezcan los paquetes tipo ICMP. Conéctate al PC1 y envía un ping al PC2. ¿Qué camino hacen los paquetes? (Explica todos los equipos por los que pasa y en qué orden). [Ayuda: envía un único ping usando ping -n 1 IP]

Al enviar el ping a la IP del segundo usuario, entrar al hub  se distribuye por cada uno de los usuarios, pero al no coincidir la dirección IP con la delos usuarios 3 y 4 no recibe respuesta, pero cuando llega al usuario 2 envía una respuesta que llega al hub y el hub vuelve y distribuye el paquete a todos los computadores como al usuario 1 como a los usuarios 3 y 4

Borra la tabla ARP del PC1. Configura la simulación para que se muestren los paquetes ARP e ICMP. Envía un ping de PC1 a PC2. ¿A cuántos ordenadores les llega el paquete ARP? ¿Cuántos responden?

A todos los ordenadores llega ping pero únicamente el PC2 es que devuelve el paquete

¿A cuántos les llega el paquete ICMP? ¿Cuántos responden?

Igual que el paquete ARP el HUB envía el paquete a todos los ordenadores pero únicamente el computador 2 es el que envía un señal de respuesta

Cuando acabe el ping, vuelve a enviarlo. ¿Se envían en este caso paquetes ARP?

Al enviar otro ping los paquetes ARP no se envian unicamente los paquetes ICMP

Ve al PC2. Comprueba la tabla ARP ¿Qué ordenadores hay y qué información muestra?

Aparece el ordenador 1 con la MAC y la interface que utilizo

Desde el PC2 envía un ping al PC1. ¿Se envían paquetes ARP en este caso? ¿Por qué?

al enviar ping desde PC2 al PC1 el paquete ARP es la responsable de encontrar la dirección hardware (Ethernet MAC) que corresponde a una determinada dirección IP, al ya estar la MAC reconocido el no tiene la necesidad de volver a reconocerla

Configura la simulación de nuevo para que sólo se muestren los paquetes ICMP. Envía un único ping a la dirección de broadcast de la red. ¿A quién le llega el paquete? ¿Quién responde? ¿Cuántas respuestas muestra la ventana de comandos?

ningún equipo recibe el paquete y al no recibir el paquete ninguno no hay respuestas

Ejercicio 3: 4PC-2Switch-2Conn

En este ejercicio vamos a ver lo que ocurre al conectar 2 veces dos switches. Espera a que vayan

apagándose las luces naranjas.

¿Ha quedado alguna conexión en naranja? ¿Cuál? ¿Por qué crees que ha pasado?

Si, una de las conexiones del switch queda con luz naranjas debido a que el detecta una redundancia de enlaces entonces el protocola STP desactiva una de las conexiones debido a que permite a los dispositivos de interconexión activar o desactivar automáticamente los enlaces de conexión, de forma que se garantice la eliminación de bucles.

Desactiva el tiempo real y configura que sólo se muestren el protocolo ARP. Conéctate a PC1 y envía un único ping a PC4. ¿Qué paquetes se envía? ¿A quién le llega? ¿Quién responde?

se envia el paquete ARP, el paquete llega a todos los usuarios pero únicamente responde el usuario dueño de la dirección IP a la que enviamos.

Envía ahora un único ping a PC2. ¿Qué paquetes se envía? ¿A quién le llega? ¿Quién responde?

sucede exactamente que en el ejercicio de arriba los paquetes llegan a todos pero solo el equipo 4 es quien responde el ping.

Configura que sólo se muestre el protocolo ICMP. Envía un único ping a PC4.¿Qué paquetes se envía? ¿A quién le llega? ¿Quién responde?

como hemos cambiado el paquete que queremos enviar únicamente sale el paquete ICMP y llega únicamente al equipo 4 y el responde el paquete

Envía ahora un único ping a PC2. ¿Qué paquetes se envía? ¿A quién le llega? ¿Quién responde?

sucede lo mismo que el ejercicio anterior pero con la diferencia es que ahora el paquete lo recibe el equipo 2

Vamos a desactivar el protocolo Spanning Tree. Entra en uno de los switches, en la pestaña CLI. Desactiva el protocolo STP usando el comando “no spanning-tree vlan 1”. Repite la operación en el otro switch [NOTA: Hay que estar en modo configuración. El terminal debe mostrar “switch#(config). Si no es así, lee al principio del documento como entrar en modo configuración] ¿Queda alguna luz en color naranja?

no no queda ninguna luz naranja

Configura que sólo se muestre el protocolo ARP. Conéctate al ordenador PC1. Borra la tabla arp y luego envía un ping a PC2. ¿Cuántos paquetes ARP salen de PC1? ¿Qué pasa con ese paquete? ¿Cuántos llegan de vuelta?

Al enviar el paquete ARP se duplica los paquetes y al final no termina de enviar los paquetes

Ejercicios Packet Tracer v.12.0.1

Vuelve a la configuración en tiempo real. ¿De qué color son ahora las luces de las conexiones? ¿A qué crees que se debe?

Ejercicio 4: 4PC-1Switch-2Redes

En este ejercicio tenemos 4PC conectados al mismo switch, pero en 2 redes IP distintas. Rellena la siguiente tabla: Nombre PC Dirección IP Dirección MAC

Nombre del pc	Direccion IP	Direccion MAC
USUARIO1	192.168.2.1	00D0.58D3.D1E0
USUARIO2	192.168.2.2	0001.4249.6B80
USUARIO3	128.168.3.1	0060.4733.C61C
USUARIO4	128.168.3.2	0060.3E96.4473

Conéctate al PC1. Haz un ping al PC2. ¿Recibes respuesta?

Si al enviarle PING al PC2 recibe su respuesta de notificación

Haz un ping a PC3. ¿Recibes respuesta? ¿Por qué?

Al ser rangos independientes, desde una red no se puede acceder a la otra. Esta separación es una separación lógica pues aunque físicamente las redes están unidas, al tener direcciones IP pertenecientes a redes diferentes, no habrá comunicación entre ellas

Configura la simulación para ver el protocolo ICMP. ¿Qué muestra al hacer un ping al PC3? ¿Por qué?

Muestra que el PING no puede dirigirse hacia la IP sugeridad

Ejercicio 5: 4PC-1Router-2Switches-2Redes

En este ejercicio tenemos dos redes unidas por un router. Rellena la siguiente tabla (usa 2 líneas para las dos interfaces del router conectadas. Tendrás que añadir filas)

Nombre del pc	Direccion IP	Direccion MAC
USUARIO1	10.0.0.2	00D0.5837.CB8B
USUARIO2	10.0.0.3	000A.F36A.C8A2
USUARIO3	192.168.0.1	00E0.A308.8492
USUARIO4	192.168.0.2	0060.471D.2026
ETHERNET 0/0	192.168.0.254	0090.0C56.800E
ETHERNET1/0	10.0.0.1	0009.7cb4.81a1

Conéctate al PC1. Envía un ping a los otros tres Pcs, y a las dos interfaces del router. ¿Contestan todos? ¿Se pierde algún paquete? ¿Qué retardo medio tiene cada ping?

Al enviar ping desde el computador a todos le computadores y hasta las interfaces del router todos los paquetes llegan satisfactoriamente a cada uno de sus destinos, tardan entres 2mms para lllegar

Comprueba la tabla ARP del router. En la pestaña CLI, estando en modo privilegiado escribe “show Ejercicios Packet Tracer v.12.0.1 arp”. ¿Aparecen todos los equipos? ¿Cuál falta? ¿Por qué crees que falta ese equipo?

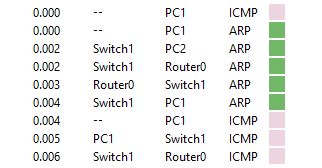

Configura la simulación para que muestre sólo los protocolos ICMP y ARP. Conectate al PC3 y envía un ping doble (dos paquetes) al PC2. ¿Qué paquetes salen y en qué orden? ¿Por qué se pierde el primer ping?

Sale primero el ICMP lllega despues sale el ARP
